Borema i-BOR 22 – påkrævet personsikring ved gravebåndet

Hvad er i-BOR 22 fra Borema?

i-BOR 22 fra Borema er et berøringsfrit, RFID-baseret personsikringssystem, der stopper en presser, neddeler eller transportbånd automatisk i det øjeblik, en person kommer ind i farezonen – uden at vedkommende skal gøre noget. For horisontale ballepressere med gravebåndsfødning uden rækværk er en sådan sikring påkrævet efter EN 16252:2012. i-BOR skiller sig ud fra konkurrenterne med Performance Level d, to uafhængige tags pr. person og kontinuerlig genkendelse af godkendt personale – uden skanning.

Hvorfor personsikring er påkrævet ved gravebåndet

Mange horisontale ballepressere fødes fra et nedsænket transportbånd – et “gravebånd” – hvor en gummiged eller truck skubber materiale direkte over en kant og ned på båndet. Når fødeløsningen ikke har fysisk rækværk eller anden afskærmning, opstår der en farezone: en person kan komme ind i området, hvor materialet trækkes mod presseren.

EN 16252:2012 – sikkerhedskravene for horisontale ballepressere – stiller derfor krav om, at personale sikres mod at blive trukket ind mod fødeåbningen. Når en eksisterende presser bygges om, eller et nyt anlæg sættes op, er det arbejdsgiveren, der har ansvaret for, at maskineriet overholder gældende krav.

Beskytter også den, der ikke kan hjælpe sig selv

Traditionelle sikringer – trækliner, nødstopknapper og hegn – forudsætter, at en person ved bevidsthed faktisk når at handle. Hvis nogen besvimer, kollapser eller kommer til skade, virker de ikke.

i-BOR 22 fra Borema er et Advanced Personal Security System (APSS), der vender dette om: systemet genkender personer automatisk og berøringsfrit via aktiv RFID og stopper presseren, neddeleren eller transportbåndet via nødstopkredsen i det øjeblik, en person med transponder kommer ind i farezonen – uden at vedkommende skal gøre noget.

Løsningen er bygget op af moduler, der spiller sammen:

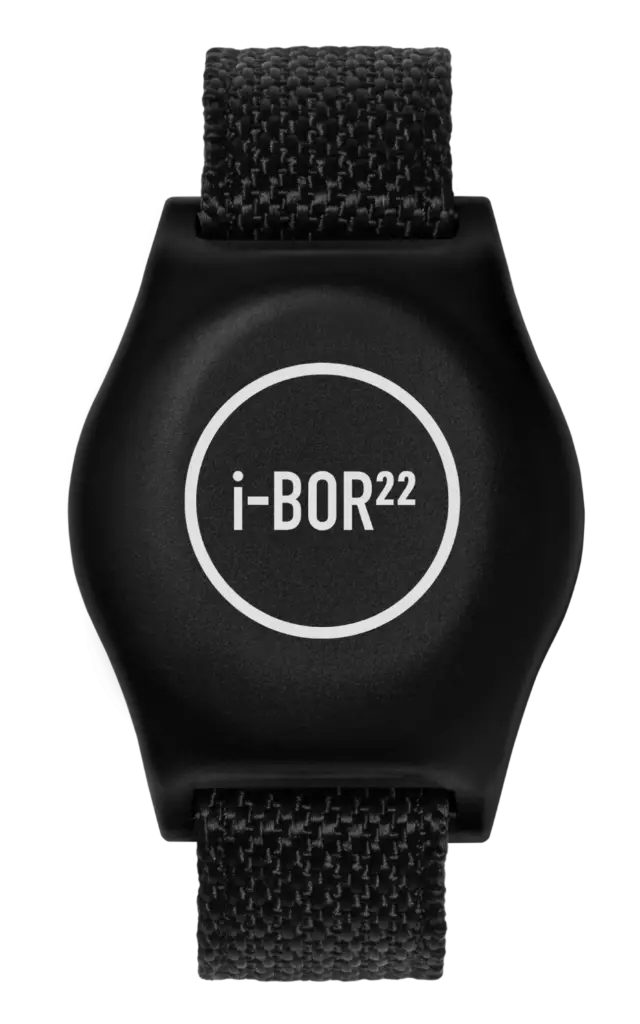

• P-TAG – personlig transponder. Aktiv RFID-enhed med individuel kode. Hver bruger bærer to koblede transpondere (se nedenfor).
• ATM – aktiveringsmodul. Portramme, der monteres ved indgangen til farezonen og opretter beskyttelseszonen. Giver visuel og akustisk advarsel og udløser stop.
• ALM – logikmodul. Den centrale enhed, der integreres i maskinens nødstopkreds. Én ALM kan overvåge op til 5 fødesystemer.
• REF-TAG – referencetransponder. Overvåger systemet døgnet rundt. Hvis testsignalet svigter, går anlægget automatisk i nødstop.
• AUM – adgangsstyring (tilvalg). Styrer, hvem der kan starte anlægget, med opstartsadvarsel og kontrolleret nedlukning.

Derudover findes tilvalgene COM (OPC UA / Web Cloud) og ETM (selvtestmodul til den årlige funktionskontrol af transponderne).

To uafhængige sikkerhedstags pr. person

Hver bruger bærer altid et koblet par P-TAG’er. Det giver tre konkrete fordele:

• Redundans – brugeren er fortsat beskyttet, hvis ét tag tabes eller svigter.
• Fejldiagnostik – systemet kan skelne mellem, at en person har forladt fareområdet, og at et tag har svigtet. Det er en forskel, som ét-tag-løsninger ikke kan opdage. Sandsynligheden for, at begge svigter samtidig, er forsvindende lille, så beskyttelsen opretholdes via det tilbageværende tag, mens det defekte flagges til udskiftning. Resultatet er både højere sikkerhed og færre unødvendige driftsstop.
• Forudsætning for PL d – to tags er en del af grundlaget for sikkerhedsniveauet, ikke et fritstående tillæg.

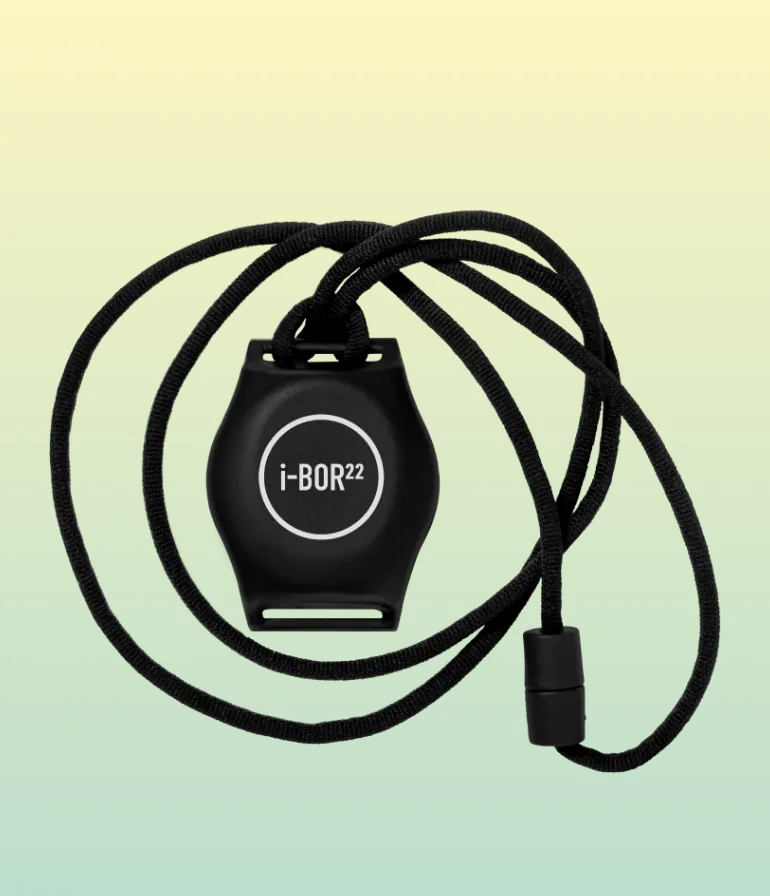

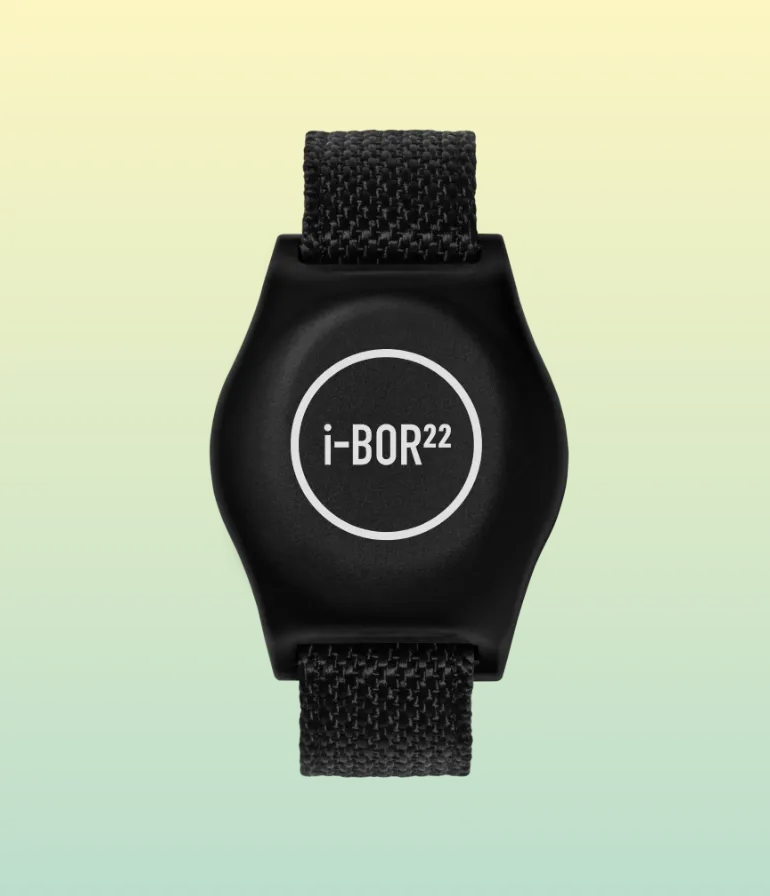

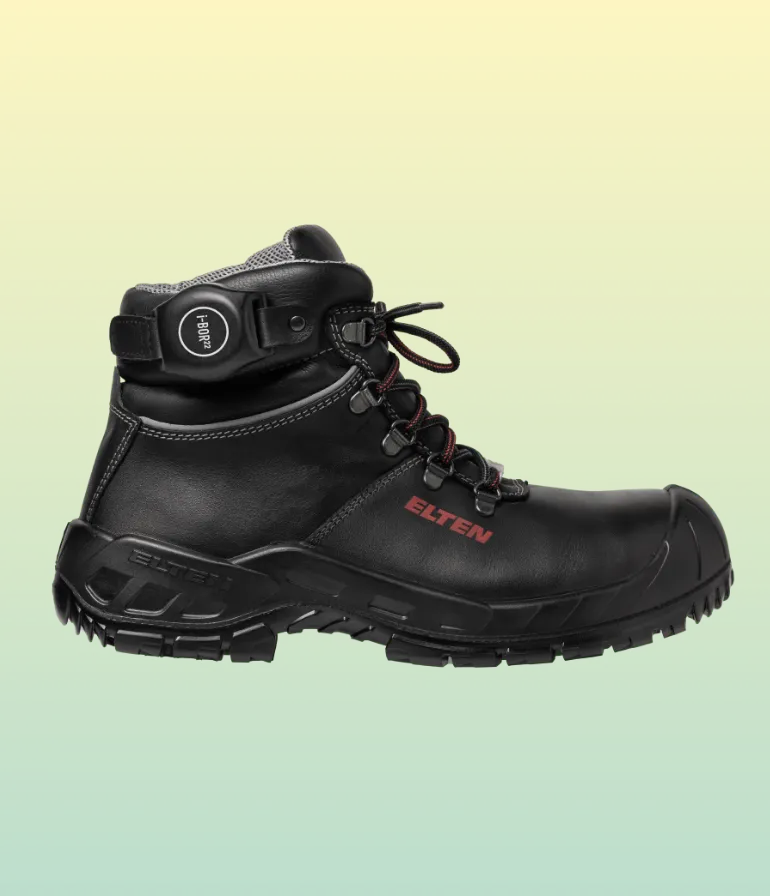

Transponderne er batteridrevne med overvåget batteristatus og alarm ved lavt niveau og fås i tre formfaktorer: knap på en rem, kort på bæltet og en ur- eller skoversion (bl.a. til ELTEN sikkerhedssko).

Genkender godkendt personale – uden skanning

Her giver i-BOR en funktionalitet, konkurrenterne ikke har. Konventionelle løsninger bruger gerne et tag, der holdes mod en læser på presseren som startkrav – et bevidst handlingstrin for at bekræfte, at en godkendt operatør er til stede.

i-BOR registrerer i stedet kontinuerligt, at en godkendt operatør eller skiftleder er fysisk til stede i arbejdsområdet, uden at nogen skal skanne et tag. På samme måde kan anlægget stoppes automatisk efter et forudindstillet tidsinterval, når den godkendte bruger har forladt detektionsområdet. Det giver korrekt adgangsstyring i daglig drift uden ekstra rutiner for operatørerne.

Højere sikkerhed og mere funktionalitet end konkurrenterne

Hvor konventionelle personsikringssystemer typisk når Performance Level C og dækker ét fødesystem, leverer i-BOR 22:

• Performance Level d efter EN ISO 13849-1, typetestet og certificeret for hele Europa, EFTA og England – et højere dokumenteret sikkerhedsniveau.
• Selvovervågende sikkerheds-PLC med kontinuerlig autotest.
• Op til 5 fødesystemer på én logikmodul, med justerbar farezone – færre enheder og enklere integration i større anlæg.
• Skalerbart på tværs af anlæg – én P-TAG virker overalt i virksomheden, og det er nok med én selvtestmodul for hele virksomheden.
• Digital overvågning via OPC UA og Web Cloud, med SMS-besked ved nødstophændelser og eksport af hændelsesloggen.
• Robust til industrimiljø – IP54, drift fra −20 til +50 °C, upåvirket af mobiltelefoner og radioudstyr, og flersproget display.
• Plug-and-play – kan eftermonteres på eksisterende pressere og linjer.

For operatørerne betyder personlige, berøringsfrie transpondere, at sikringen følger personen uden daglig håndtering – og at måden, taggen bæres på, kan tilpasses den enkelte arbejdsplads.
